德國UMS4磁場暴露級別測量?jì)x技術參數：

符合EN 62233的標準測量，用于UMS4測量系統通過參考方法進行測量，適用于所有信號形式通過線圈面積3 x 100cm2的各向同性傳感器頻率范圍10 Hz至400 kHz將測量結果直接顯示為極限值的百分比數據記錄器功能和串行接口。

• 符合EN 62233的EMC測試歐洲標準EN 62233

定義了家用和類似用途的電氣設備所允許的電磁輻射。為此，針對傳感器和信號處理規定了嚴格的測試準則。通過將ENB傳感器與UMS4測量系統結合使用，可以自動且省時地進行這些測量，因為信號處理和發生的頻率分量的必要加權會(huì )自動發生，并顯示測量結果直接作為極限值的百分比。

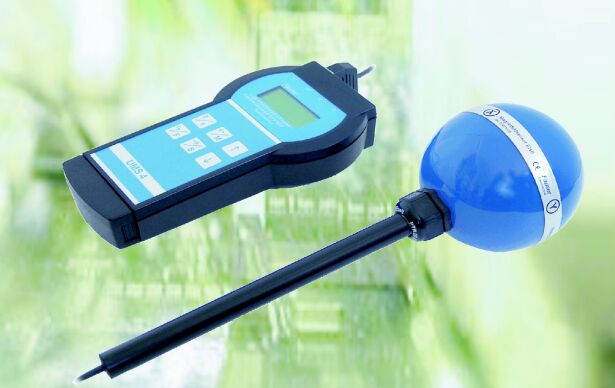

• 磁場傳感器ENB

用于各向同性測量交變磁場的磁場傳感器具有三個彼此垂直排列的線圈，每個線圈的面積為100平方厘米。不管要檢查的磁場的性質如何，信號中出現的所有頻率分量都記錄在10 Hz至400 kHz的范圍內，并通過符合標準的濾波器進行評估。有了這個傳遞函數，就不需要了解信號形狀或以前常見的FFT分析。傳感器和顯示器的分離保證了特別簡單且符合人體工程學的操作，而UMS4上可用的附加傳感器插槽可同時采集多達十二個其他測量變量。這樣，例如，也可以在EMC測量期間記錄室溫或空氣濕度。

                             顯示屏

• 技術指標

• 多功能顯示屏

4行LC顯示屏提供了特別的便利：總磁通密度與允許極限值的比值直接以百分比形式顯示，同時顯示X，Y和Z分量使識別更加容易房間里的磁力線。模擬條的顯示以及最大值，最小值和平均值有助于進一步定位，而設備內部的FFT分析則可顯示高達20 kHz范圍內的頻譜。另外，可以通過UMS4的串行接口將PC監視器用作第二個大幅面顯示器。

聲音警報的閾值可以單獨設置，以便可以考慮不同設備類型的不同耦合系數。使用UMS4的集成數據記錄器，可以記錄隨時間推移（例如在設備加熱階段）的磁場暴露，并通過PC進行記錄。模擬輸出允許使用示波器或頻譜分析儀對信號形式進行外部分析。

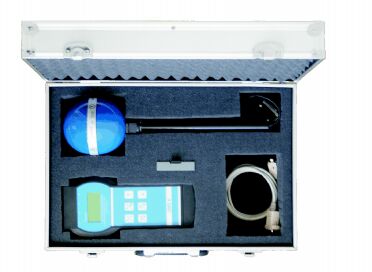

1. 主機 1
2. 探頭 1
3. USB電纜線 1
4. CD光盤（軟件） 1
5. U盤（軟件） 1
6. 中文手冊 1
7. 干電池 1
8. 包裝箱 1
